土方量的计算在工程测量中占据重要地位。尽管南方cass软件功能全面，但其在直观展示方面略显不足。相比之下，arcgis能够提供更加直观的土方量可视化效果，带来全新的操作体验。以下是具体的操作流程：

  1、 打开外业测量得到的高程文件，并选定土方计算的范围线，在特性栏中将标高设为-6.0（即规划土方标高）。

  

  2、 在ArcMap中加载高程点数据。

  

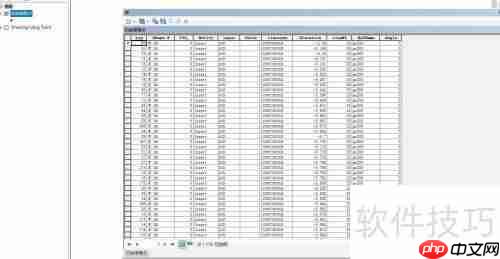

  3、 可选择直接使用加载的高程点，或者将其转化为Shape点文件。打开属性表，可以看到高程字段名称为Elevation。

  

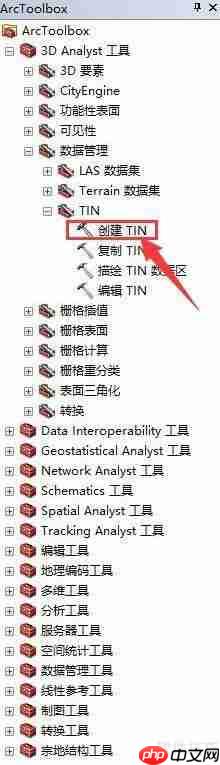

  4、 打开ArcToolbox箱，依次定位到3D Analyst/数据管理/TIN/创建TIN选项。

  

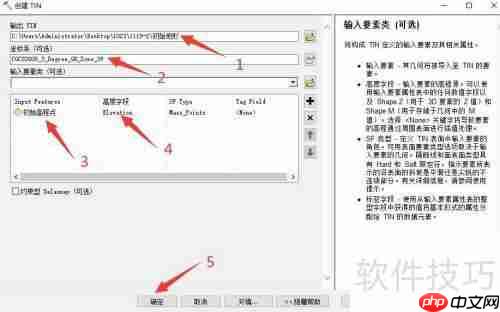

  5、 在弹出的创建TIN对话框中，设定相关参数，并在高度字段中选择Elevation，然后点击确定。

  

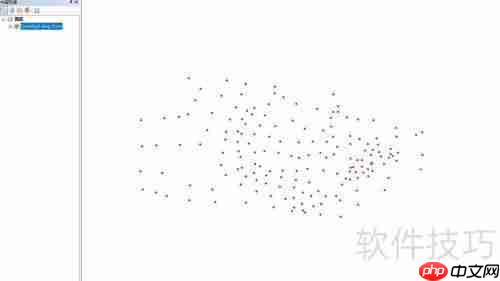

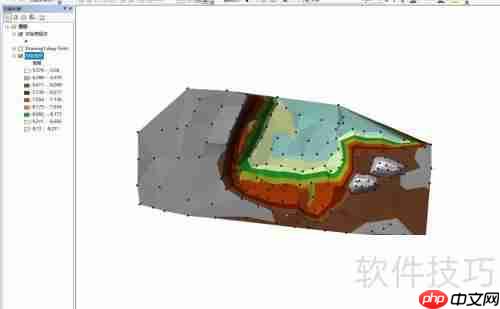

  6、 完成后，原始地形的TIN模型便已生成，如下图所示。

  

  7、 按照相同步骤，完成规划后的地形TIN模型创建。

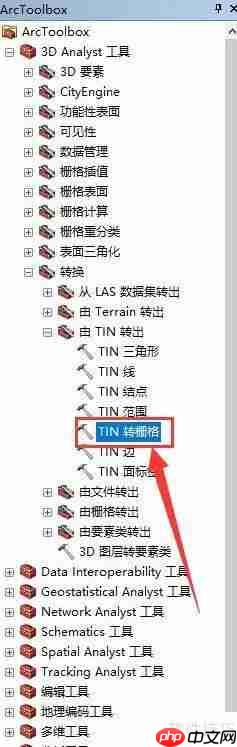

  8、 接下来，将TIN模型转换为栅格格式。打开ArcToolbox工具箱，依次选择3D Analyst/转换/由TIN转出/TIN转栅格功能。

  

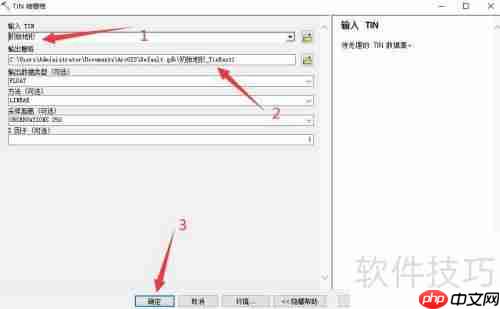

  9、 在TIN转栅格对话框中设置好参数后点击确定。

  

  10、 重复第9步，将规划后的TIN模型也转换为栅格格式。

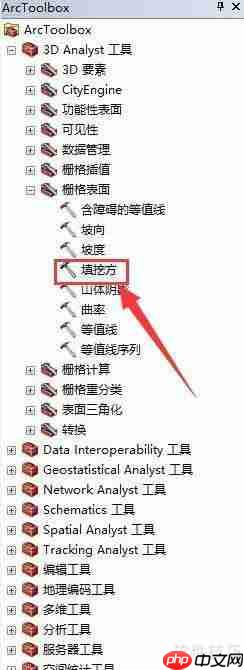

  11、 进行填挖方量计算时，打开ArcToolbox工具箱，依次选择3D Analyst/栅格表面/填挖方功能。

  

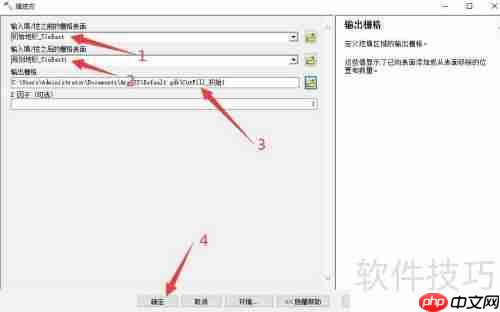

  12、 在填挖方对话框中设置所需参数后点击确定。

  

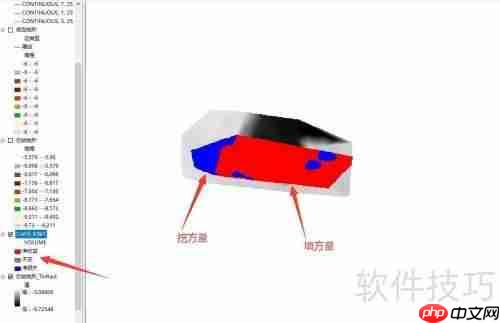

  13、 最终结果会显示，蓝色区域代表挖方量，红色区域代表填方量。

  

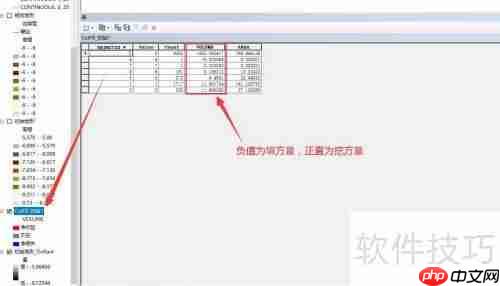

  14、 在属性表中，负值字段VOLUME表示填方量，正值则表示挖方量。
